Che cos'è un box di derivazione per cavi? Funzioni, applicazioni e guida alla selezione
Un sistema di distribuzione dell'energia affidabile dipende da connessioni elettriche sicure, da una gestione efficace dei cavi e da apparecchiature di distribuzione affidabili. Il box di derivazione per cavi è un componente importante in molte reti di distribuzione dell'energia a bassa e media tensione. Offre un modo pratico per collegare, derivare e distribuire i cavi elettrici, contribuendo al contempo a semplificare l'installazione e la manutenzione del sistema.
Ma che cos'è un box di derivazione per cavi, come funziona e come si sceglie il modello giusto per il proprio progetto? Questa guida illustra le funzioni, le applicazioni, i tipi e i principali fattori di selezione dei box di derivazione per cavi per i sistemi di distribuzione dell'energia industriali, commerciali e di pubblica utilità.

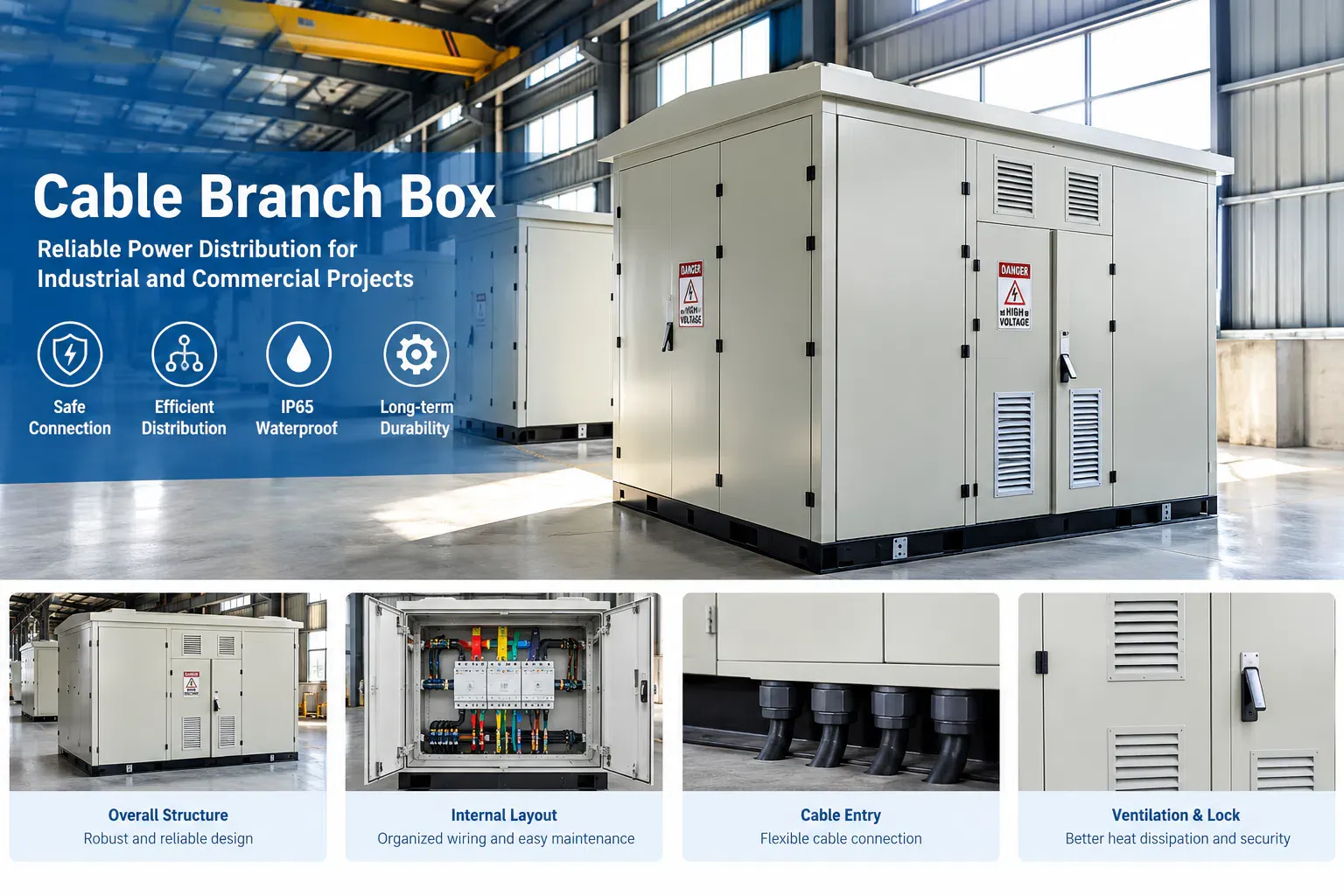

1. Che cos'è un box di derivazione per cavi?
Un box di derivazione per cavi è un involucro elettrico progettato per collegare i cavi di alimentazione in ingresso a più circuiti di cavi in uscita. Consente di distribuire l'energia elettrica a diversi carichi o punti di distribuzione senza che ogni cavo debba essere portato direttamente alla fonte di alimentazione principale.
Noto in alcune applicazioni anche come scatola di giunzione per cavi, il box di derivazione per cavi può essere progettato per l'installazione interna o esterna, a seconda dei requisiti del progetto. La sua configurazione può includere terminali per cavi, connettori, sbarre collettrici, componenti isolanti e involucri di protezione.
Per le installazioni esterne, una scatola di giunzione per cavi impermeabile può contribuire a proteggere i collegamenti elettrici interni dalla pioggia, dalla polvere e da altri fattori ambientali, se correttamente selezionata e installata.
Il design di un box di derivazione per cavi dipende dalla tensione nominale, dalla capacità di corrente, dal numero di circuiti in uscita, dalle specifiche dei cavi, dall'ambiente di installazione e dalle norme elettriche applicabili.
2. Funzioni principali di un box di derivazione per cavi
I box di derivazione per cavi svolgono diverse funzioni importanti nei sistemi di distribuzione elettrica.
2.1 Derivazione dei cavi e distribuzione dell'energia
La funzione principale di una cassetta di derivazione dei cavi è distribuire l'energia da un cavo in entrata a più circuiti in uscita. Questa disposizione contribuisce ad alimentare diversi carichi o punti di distribuzione a valle da un'unica posizione di connessione comune.
2.2 Connessione e organizzazione dei cavi
Una scatola di giunzione dei cavi offre uno spazio organizzato per le connessioni dei cavi. Una corretta disposizione dei cavi contribuisce a semplificare l'installazione, l'ispezione e la manutenzione, riducendo al contempo la complessità superflua del percorso dei cavi.
2.3 Isolamento elettrico e protezione
A seconda del suo design, una cassetta di derivazione dei cavi incorpora materiali isolanti e un involucro per proteggere le connessioni elettriche dal contatto accidentale e dall'esposizione ambientale. Il livello di protezione appropriato deve essere scelto in base alle condizioni operative e ai requisiti di sicurezza applicabili.
2.4 Installazione e manutenzione semplificate
L'uso delle cassette di derivazione dei cavi può contribuire a ridurre la complessità dell'installazione e a migliorare l'accessibilità dei punti di connessione dei cavi. Per i progetti più grandi, le apparecchiature standardizzate possono anche facilitare la manutenzione e l'ampliamento futuro del sistema.
È importante notare che una cassetta di derivazione dei cavi di base non fornisce necessariamente la commutazione dei circuiti, la protezione dal sovraccarico o la protezione contro i cortocircuiti. Queste funzioni dipendono dall'eventuale integrazione di dispositivi di commutazione e protezione adeguati nel design.
3. Applicazioni comuni delle cassette di derivazione dei cavi
Le cassette di derivazione per cavi sono ampiamente utilizzate negli impianti di distribuzione dell'energia e nelle installazioni di apparecchiature elettriche industriali.
3.1 Strutture industriali
Le fabbriche, gli stabilimenti di produzione e le officine industriali richiedono spesso la distribuzione dell'energia a più aree di produzione. Una cassetta di derivazione per cavi fornisce un punto di connessione pratico per distribuire l'energia alle apparecchiature a valle e ai quadri di distribuzione locali.
3.2 Edifici commerciali
Gli edifici commerciali, i complessi di uffici, i centri commerciali e i magazzini possono utilizzare cassette di derivazione per cavi per organizzare i collegamenti elettrici e distribuire l'energia alle diverse aree di un edificio.
3.3 Reti di distribuzione dell'energia all'aperto
Le cassette di derivazione per cavi da esterno possono essere utilizzate nelle reti di distribuzione in cui i cavi interrati alimentano più carichi o impianti elettrici. Un involucro per esterno opportunamente progettato contribuisce a proteggere i collegamenti dei cavi dall'esposizione alle intemperie e dalla contaminazione ambientale.
3.4 Progetti di energia rinnovabile
Gli impianti solari e altre installazioni di energia rinnovabile possono richiedere la derivazione e la distribuzione dei cavi in punti designati della rete elettrica. Le apparecchiature selezionate devono essere conformi alla tensione di sistema, alla corrente, alle condizioni di installazione e ai requisiti di protezione applicabili.
3.5 Progetti infrastrutturali e di servizi pubblici
Le strutture di trasporto, le infrastrutture pubbliche, i progetti di distribuzione delle utenze e altri grandi impianti possono utilizzare scatole di derivazione per cavi per organizzare i collegamenti dei cavi e semplificare la configurazione della rete.
La progettazione specifica deve essere compatibile con il sistema elettrico e con i requisiti del committente o dell'ente di servizio.
4. Impermeabilità della scatola di giunzione per cavi: comprendere i gradi di protezione IP
La protezione ambientale è una considerazione importante nella scelta di una scatola di derivazione per cavi per uso esterno.
Un design impermeabile della scatola di giunzione per cavi contribuisce a proteggere i collegamenti interni dall'umidità e dall'esposizione ambientale. Tuttavia, il livello effettivo di protezione dipende dal design dell'involucro, dagli ingressi dei cavi, dalle guarnizioni, dalla qualità dell'installazione e dal grado di protezione IP specificato.
Che cos'è una scatola di giunzione per cavi impermeabile IP65?
Una scatola di giunzione per cavi impermeabile IP65 offre due tipi di protezione secondo la classificazione applicabile IEC 60529:
- IP6X: protezione contro la polvere, ovvero l'ingresso di polvere è impedito nelle condizioni di prova specificate.
- IPX5: protezione contro i getti d'acqua da qualsiasi direzione nelle condizioni di prova specificate.
Un involucro IP65 è quindi adatto a molti ambienti esterni e industriali in cui sono previsti polvere e getti d'acqua.
Tuttavia, IP65 non significa che l'involucro sia adatto all'immersione in acqua. Se l'installazione può essere esposta a inondazioni, acqua stagnante o immersione, potrebbe essere necessario un diverso livello di protezione e una valutazione dettagliata.
Quando si sceglie una scatola di giunzione per cavi impermeabile, gli acquirenti dovrebbero anche considerare la temperatura di esercizio, l'esposizione ai raggi UV, la resistenza alla corrosione, il materiale dell'involucro, la compatibilità dei pressacavi e l'ambiente di servizio previsto.
Per gli ambienti costieri e altri ambienti corrosivi, materiali adeguati per l'involucro e trattamenti superficiali resistenti alla corrosione possono contribuire a migliorare l'affidabilità a lungo termine.
5. Tipi di scatole di derivazione per cavi
Diverse scatole di derivazione per cavi sono progettate per diversi sistemi elettrici e condizioni di installazione.
5.1 Scatole di derivazione per cavi a bassa tensione
Le scatole di derivazione per cavi a bassa tensione sono utilizzate nei sistemi di distribuzione elettrica per collegare i cavi in entrata e in uscita a bassa tensione. Le loro configurazioni variano in base alla corrente nominale, alla disposizione dei morsetti, alla sezione dei cavi e ai requisiti di installazione.
5.2 Scatole di derivazione per cavi a media tensione
Le scatole di derivazione per cavi a media tensione sono progettate per reti di distribuzione che operano a media tensione. A seconda dell'applicazione, possono utilizzare connettori per cavi specializzati, interfacce isolate e altri componenti adatti alla tensione nominale del sistema.
Le applicazioni a media tensione richiedono particolare attenzione al coordinamento dell'isolamento, alle distanze di isolamento, alla compatibilità dei connettori e alla sicurezza elettrica.
5.3 Scatole di derivazione per cavi da interno e da esterno
Le scatole di derivazione per cavi da interno sono generalmente scelte per ambienti controllati, mentre i modelli da esterno richiedono una protezione adeguata contro agenti atmosferici, polvere, umidità e altre influenze esterne.
Un modello da esterno dovrebbe essere valutato in base alle sue effettive condizioni di installazione anziché essere selezionato unicamente in base al grado di protezione dell'involucro.
5.4 Scatole di derivazione per cavi con configurazione personalizzata
Alcuni progetti richiedono layout dei terminali, posizioni di ingresso dei cavi, dimensioni dell'involucro, materiali o soluzioni di protezione personalizzati. Le configurazioni personalizzate possono contribuire a soddisfare le condizioni di installazione e le specifiche tecniche specifiche del progetto.
6. Scatole di derivazione per cavi: applicazioni e guida alla selezione
La scelta della scatola di derivazione per cavi corretta è essenziale per una distribuzione elettrica sicura e affidabile. Prima di effettuare un ordine è opportuno valutare i seguenti fattori.
6.1 Tensione e corrente nominali
Verificare la tensione nominale del sistema e la corrente operativa massima prevista. Tutti i terminali, i conduttori, i connettori e gli altri componenti percorsi da corrente devono essere adatti all'applicazione prevista.
6.2 Numero di cavi in entrata e in uscita
Determinare quanti circuiti in entrata e in uscita sono necessari. La scatola deve fornire punti di connessione sufficienti e spazio interno per le dimensioni dei cavi specificate e i requisiti di curvatura.
6.3 Grado di protezione dell'involucro
Per le installazioni all'aperto, selezionare un grado IP appropriato in base all'esposizione a polvere, pioggia, getti d'acqua e altre condizioni ambientali. Una scatola di giunzione per cavi impermeabile IP65 può essere adatta per determinate applicazioni all'aperto, ma è necessario valutare i requisiti effettivi dell'installazione.
6.4 Materiale dell'involucro e resistenza alla corrosione
Valutare se l'installazione richiede acciaio verniciato, acciaio inossidabile, materie plastiche tecniche o altri materiali adeguati. Le zone costiere, gli impianti chimici e i siti industriali possono richiedere una protezione aggiuntiva contro la corrosione.
6.5 Metodo di installazione e requisiti di spazio
Verificare lo spazio di installazione disponibile, il metodo di montaggio, la direzione di ingresso dei cavi e l'accesso per la manutenzione. Questi dettagli aiutano a garantire che l'apparecchiatura possa essere installata e sottoposta a manutenzione in modo sicuro.
6.6 Norme e documentazione tecnica
Verificare le norme elettriche applicabili, le specifiche di progetto, i requisiti di ispezione e la documentazione richiesta. A seconda del progetto, la documentazione può includere disegni tecnici, schemi elettrici, informazioni sui materiali, registri di ispezione e rapporti di prova.
Un fornitore esperto di apparecchiature elettriche può aiutare a verificare questi requisiti prima della produzione.
7. Cassetta di derivazione dei cavi vs. scatola di giunzione dei cavi
I termini cassetta di derivazione dei cavi e scatola di giunzione dei cavi sono talvolta usati in modo intercambiabile, ma il loro significato può variare a seconda del settore, della regione e del produttore.
Una scatola di giunzione dei cavi si riferisce generalmente a un involucro che contiene connessioni o giunzioni di cavi elettrici. Una cassetta di derivazione dei cavi sottolinea più specificamente la distribuzione di un cavo in ingresso verso più circuiti in uscita.
In pratica, la distinzione dipende dalla progettazione del prodotto e dall'applicazione prevista. Gli acquirenti dovrebbero verificare la configurazione interna, la disposizione dei terminali, la tensione nominale, la capacità di corrente e le funzioni di protezione invece di affidarsi solo al nome del prodotto.
Una scatola di giunzione dei cavi impermeabile può essere adatta per semplici connessioni di cavi, mentre una cassetta di derivazione dei cavi destinata alla distribuzione di energia può richiedere terminali più grandi, circuiti in uscita aggiuntivi o componenti specializzati per l'isolamento e la connessione.
8. Perché scegliere un fornitore professionale di apparecchiature elettriche?
Scegliere il fornitore giusto è importante quanto selezionare le specifiche corrette del prodotto. Un fornitore professionale dovrebbe essere in grado di valutare i requisiti applicativi, raccomandare una configurazione adeguata e fornire supporto tecnico durante tutto il processo di approvvigionamento.
Presso Shandong Dongguan Electric Co., Ltd. forniamo soluzioni per apparecchiature elettriche destinate ad applicazioni industriali e di utilità, tra cui trasformatori, quadri di media e bassa tensione e apparecchiature per la qualità dell'energia.
Per i progetti di distribuzione dei cavi, il nostro team può esaminare i requisiti del vostro sistema e contribuire a identificare la configurazione adeguata delle apparecchiature in base all'ambito del progetto, al livello di tensione, all'ambiente di installazione e agli standard applicabili.
Per supportare una valutazione tecnica accurata, invitiamo gli acquirenti a fornire le seguenti informazioni:
- Tensione nominale e corrente di esercizio
- Numero e dimensione dei cavi in entrata e in uscita
- Condizioni di installazione interna o esterna
- Grado di protezione IP richiesto
- Materiale dell'involucro e metodo di montaggio
- Norme applicabili e requisiti della documentazione di progetto
Questi dettagli aiutano a definire i requisiti tecnici prima della quotazione e della selezione delle apparecchiature.
Conclusione
Una cassetta di derivazione per cavi è un componente importante per organizzare i collegamenti dei cavi e distribuire l'energia elettrica in applicazioni industriali, commerciali, infrastrutturali e di servizio pubblico. Comprenderne le funzioni, gli scenari di applicazione e i requisiti tecnici aiuta gli acquirenti a prendere decisioni migliori nella selezione delle apparecchiature.
Che si abbia bisogno di una cassetta di giunzione per cavi standard, di una cassetta di giunzione per cavi impermeabile o di una cassetta di giunzione per cavi impermeabile IP65 per una specifica applicazione esterna, la scelta corretta dovrebbe basarsi sui valori elettrici nominali, sulle condizioni ambientali, sui requisiti di connessione e sulle norme applicabili.
